简要描述:中药浸膏用喷雾干燥机设备特点 中药用喷雾干燥机组在生产中作了改进: 1、 塔径塔高做了相应的调整,既保证物料干燥之前接触不到塔壁,又保证物料在……
详细介绍

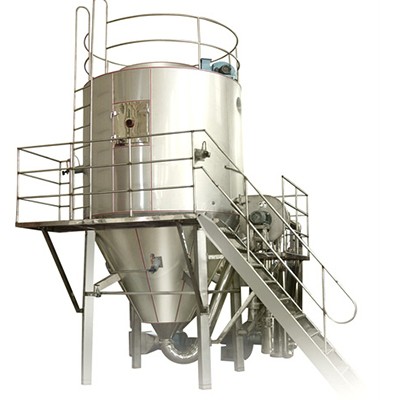

中药浸膏用喷雾干燥机设备特点
中药用喷雾干燥机组在生产中作了改进:
1、 塔径塔高做了相应的调整,既保证物料干燥之前接触不到塔壁,又保证物料在热风中的停留时间;塔壁设有夹套冷风冷却装置,确保物料吸附在塔壁上因局部温度过高而产生软化、熔融甚至焦化现象;锥角增大,锥体上安装空气震击器,用压缩空气脉冲式地震击筒体,把吸附在筒体上的粉料顺畅地击落下来;
2、主机内**与物料接触处采用平面或圆弧过渡,接触面都进行打磨、抛光工序处理(精抛至10以上),避免砂眼、死角。杜绝积料堵料;整个机组与物料接触处材质采用不锈钢,保证物料不受污染;与物料接触的传动件都采用良好的密封,可防水防油;出料处用密封蝶阀操作,防止漏风;引风出料管段都采用活连接,可随时拆装、清洗、消毒、灭菌处理等等;
3、空气予处理系统采用初中高三级空气过滤,净化空气达至十万级;
4、本机组用PLC程序控制系统回路;触摸屏动画显示工艺流程,具有可操作性,变量操作参数实现模糊技术自动跟踪调节;用变频器稳定安全地调节雾化器;进、出风温度、塔内压力数显,可^设定等等。
绝大数的中药提取物都具有因多糖成分较高而难以干燥以及干燥后的粉料软化点低和吸湿性能强的特点,因此,如使用一般的喷雾干燥机,则会产生大量的塔内粘壁和在塔顶热风分配器附近的粉料焦糊现象;此外,在旋风分离器下的收料桶内也由于粉料长时间受热以及吸湿而产生结块现象。
为解决上述问题而**设计了一种中药用**喷雾干燥机,其参考流程如下图所示,它的特点主要有以下4点:
◆ 干燥室壁和室顶做成空气冷却夹套形式。
◆ 干燥室内装有压缩空气冷却回转吹扫装置。
◆ 收料系统采用除湿空气输送装置。
◆ 与粉料接触部分做成不易滞留容易清洗的构造。
中药浸膏用喷雾干燥机技术规格
型号 | ZLPG-5 | ZLPG-10 | ZLPG-25 | ZLPG-50 | ZLPG-
80 |
ZLPG-100 | ZLPG-
150 |
ZLPG-
200 |
ZLPG-
300 |
|
水份蒸发量(kg/h) | 5 | 10 | 25 | 50 | 80 | 100 | 150 | 200 | 300 | |
料液处理量(kg/h) | 6-7 | 12-14 | 25-34 | 50-68 | 80-108 | 100-135 | 150-203 | 200-270 | 300-406 | |
成品产量 (kg/h) | 1-2 | 2-4 | 4.8-7.2 | 9.2-14 | 14.8-22.4 | 18.4-28 | 28-42 | 36.8-56.4 | 55-85 | |
湿物料含固量(kg/h) | 18-25 | |||||||||
成品含水率(%) | 3-5 | |||||||||
电功率(k w) | 36 | 45 | 63 | 99 | 132 | 153 | 204 | 246 | 330 | |
加热源 | 蒸汽+电 | |||||||||
产品普及方式
及效率 |
两级旋风除尘器或一级旋风除尘器及一级湿式除尘器≥95% | |||||||||
自控仪表 | 热风温度及排风温度指示,自动调节温控仪 | |||||||||
进风温度(℃) | 150-200 | |||||||||
出风温度(℃) | 80-100 | |||||||||
外形尺寸 (mm) |
长L | 5000 | 5500 | 7000 | 8000 | 9800 | 11000 | 12200 | 14100 | 15000 |
宽W | 3000 | 3500 | 4000 | 5000 | 5700 | 6200 | 7000 | 7800 | 9000 | |
高H | 4500 | 4600 | 5200 | 6500 | 7600 | 8100 | 9000 | 9850 | 11100 |
