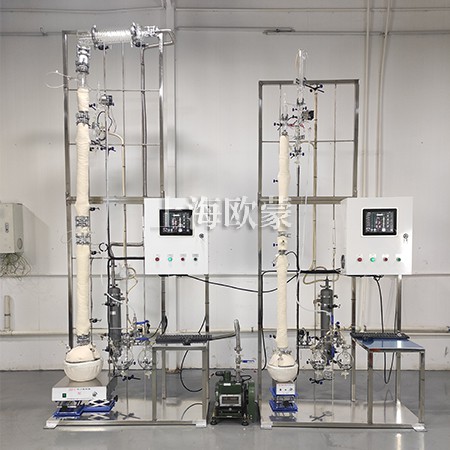

实验精馏塔描述
简单蒸馏及平衡蒸馏只能达到组分的部分增浓。利用两组分挥发度的差异实现高纯度的分离,便需要精馏来实现。料液自塔的中部某适当位置加入塔内,塔顶设有冷凝器将塔顶蒸汽冷凝为液体。冷凝液的一部分回入塔顶,称为回流液,其余作为塔顶产品连续排出。在塔内上部分(加料位置以上)上升蒸汽和回流液体之间进行作逆流接触和物质传递。塔底部装有再沸器(蒸发釜)以加热液体产生蒸汽,蒸汽沿塔上升,与下降的液体逆流接触并进行物质传递,塔底连续排出部分作为塔底产品。
在塔的加料位置以上,上升蒸汽所含的重组分向液相传递,而回流液中的轻组分向气相传递。如此物质交换的结果,使上升蒸汽中轻组分的浓度逐渐升高。只有足够的相际接触表面和足够的液体回流量,达到塔顶的蒸汽成为高纯度的轻组分。塔的上部分完成了上升蒸汽的精制,即除去其中的重组分,因而称为精馏段。
在塔的加料位置以下,下降液体(包括回流液和加料中的液体)中的轻组分向气相传递,上升蒸汽中的重组分向液相传递。这样,只要两相接触面和上升蒸汽量足够,达到塔底的液体中所含的轻组分可降至很低,从而获得高纯度的重组分。塔的下部分完成了下降液体中重组分的提浓即提出了轻组分,因而称为提留段。
一个**的精馏塔应包括精馏段和提留段,这样的塔内可将一个双组分混合物连续地、高纯度地分离为轻、重两组分。
欧蒙提供实验、中试和小规模生产精馏塔,可实现间歇精馏、连续精馏、常压精馏、减压精馏、特种精馏等操作。
实验精馏塔特点
1.分离浓度高,在合适的操作条件下,可以分离浓度达到PPM级别。
2.塔体结构精简,适合于量少、贵重的物料分离。
3.回流比控制**,有利于实验调节的摸索。
4.温度控制**,更利于实验条件的调节。
5.可间歇精馏也可连续精馏
型号 | OMJLT-30 | OMJLT-50 |
设备材质 | GG-17高硼硅玻璃 | GG-17高硼硅玻璃 |
使用温度 | 室温~200 ℃ | 室温~200 ℃ |
塔釜容积 | 0.5L/1L/2L(任选) | 3L/5L/10L(任选) |
精馏段高度 | 750mm*2(客户可提要求) | 750mm*2(客户可提要求) |
回流控制 | 磁控型(回流比1:9~9:1) | 磁控型(回流比1:9~9:1) |
接收装置 | 四段连续取样接收,250ml*4 | 2L*2,可实现真空下取样功能 |
*大操作真空度 | 50(取决于物料属性与真空系统的选择) | 100(取决于物料属性与真空系统的选择) |
占地空间 (单位:mm) | 长*宽*高=500*500*2700 | 长*宽*高=700*500*2200/1100*500*2700 |
以上数据仅供参考,具体项目有所不同 |
实验精馏塔回流装置 ——磁控型主要技术参数:
原理:利用电磁铁通电时产生吸力,吸引分馏头牵引冷凝液左右摆动,产生回流与接收
回流比:1:9~9:1
回流比显示方式:数字式显示
实验型精馏塔供热装置——定制软布式电热套主要技术参数:
材质 :无碱玻璃纤维绝缘,丝簧状 镍铬合金加热,采用智能PID线路控制
容积: 250ml,500ml,1000ml,2L,3L,5L,10L
控温范围: 室温~300 ℃
温度波动:± 1 ℃
加热功率:300W~1100W
控温原理:内镶K型热电欧测量温度信号传输到温控仪表,温控仪表PID控制SSR来实现电热套是否加热,从而达到设定温度
温度显示方式:数字式显示
实验型精馏塔保温装置——电热套伴热保温
保温形式:内层包覆电热带,陶瓷纤维棉包裹电热带,中间层玻璃纤维棉覆盖,外层铝皮包覆
保温效果:有效阻止精馏柱热量散失,并可依据精馏段温度梯度效应不同的精馏段设置不同的伴热温度
控温范围:室温~200℃
温度波动:± 1 ℃
加热功率:500W/米(精馏段直径不同略微有差异)
控温原理:内镶K型热电欧测量温度信号传输到温控仪表,温控仪表PID控制SSR来实现电热套是否加热,从而达到设定温度
温度显示方式:数字式显示
实验型精馏塔真空系统 ——1.台式水环真空泵 2.二级旋片真空泵3.真空机组
真空/压力系统测量 ——1.封闭式U型真空计,2.麦氏真空计,3.电阻真空计,4.压差/压力传感器
常见规格填料及理论塔板数
名称 | 规格 | 材质 | 理论板数 | 测量物系 | 测试压力 |
散装θ环 | ∮2.5*2.5 | S316L | 30~40块/米 | 苯-四氯甲烷 | 常压 |
散装θ环 | ∮3*3 | S316L | 20~35块/米 | 苯-四氯甲烷 | 常压 |
散装θ环 | ∮5*5 | S316L | 20~25块/米 | 苯-四氯甲烷 | 常压 |
玻璃弹簧 | ∮4*4 | GG-17 | 15~20块/米 | 苯-四氯甲烷 | 常压 |
陶瓷环 | ∮3*3 | 陶瓷 | 5~10块/米 | 苯-四氯甲烷 | 常压 |
规整填料 | 实际确定 | S316L | 依据实际确定 | - | - |
以上数据仅供参考,其他规格填料,可根据客户要求。 |
中试生产型精馏塔产品规格及相关型号
型号 | 设备材质 | 使用温度 | 再沸器形式和容积* | 提留段* | 精馏段* | 回流控制 |
JLT-80 | GG-17高硼硅玻璃 | 室温~200 ℃ | 5L、10L、20L | 750mm*1 | 750mm*1 | 磁控型 |
JLT-100 | GG-17高硼硅玻璃 | 室温~200 ℃ | 5L、10L、20L | 1000mm*1 | 1000mm*1 | 磁控型 |
JZ-50 | 不锈钢 | 室温~300 ℃ | 客户要求 | 客户要求 | 客户要求 | 磁控型/泵+流量计 |
JZ-80 | 不锈钢 | 室温~300 ℃ | 客户要求 | 客户要求 | 客户要求 | 磁控型/泵+流量计 |
JZ-100 | 不锈钢 | 室温~300 ℃ | 客户要求 | 客户要求 | 客户要求 | 磁控型/泵+流量计 |
JZ-150 | 不锈钢 | 室温~300 ℃ | 客户要求 | 客户要求 | 客户要求 | 磁控型/泵+流量计 |
JZ-200 | 不锈钢 | 室温~250 ℃ | 客户要求 | 客户要求 | 客户要求 | 磁控型/泵+流量计 |
JZ-300 | 不锈钢 | 室温~250 ℃ | 客户要求 | 客户要求 | 客户要求 | 磁控型/泵+流量计 |
JZ-400 | 不锈钢 | 室温~250 ℃ | 客户要求 | 客户要求 | 客户要求 | 磁控型/泵+流量计 |
JZ-500 | 不锈钢 | 室温~250 ℃ | 客户要求 | 客户要求 | 客户要求 | 磁控型/泵+流量计 |
JZ-600 | 不锈钢 | 室温~250 ℃ | 客户要求 | 客户要求 | 客户要求 | 磁控型/泵+流量计 |
*表示用户可根据需要自行确定,以上数据仅供参考,具体项目有所不同 |
